ACL Series Cylinder Hydraulic Series
Toleng Standard ACL Series ทรงกระบอกไฮดรอลิกมีความสำคัญอย่างมากในธุรกิจของเรา ระบบการผลิตและคุณภาพของเรามีการคิดค้นขึ้นเพื่อให้ลูกค้าแต่ละรายมีผลิตภัณฑ์ที่ดีที่สุดที่เหมาะสมกับความต้องการของลูกค้า ทีมงานด้านวิศวกรรมภายใน บริษัท ที่ Toleng รับประกันว่าคุณสมบัติและวัสดุที่เลือกไว้สำหรับกระบอกสูบไฮดรอลิกซีรีย์ ACL แบบมาตรฐานทุกรูปแบบแสดงถึงการออกแบบที่ดีที่สุดสำหรับการใช้งานของคุณ
ส่งคำถาม
รายละเอียดสินค้า
Toleng Standard ACL Series ทรงกระบอกไฮดรอลิกได้รับการออกแบบมาสำหรับการใช้งานหนักที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมใด ๆ แต่ละกระบอกผ่านการทดสอบอย่างเข้มงวดซึ่งเกินมาตรฐานอุตสาหกรรมและสร้างความมั่นใจในความน่าเชื่อถือและประสิทธิภาพสูงสุด กระบอกไฮดรอลิกของเรานำเสนอข้อมูลจำเพาะที่หลากหลายเพื่อตอบสนองความต้องการของลูกค้าเฉพาะ
แอปพลิเคชั่นถังไฮดรอลิกแบบเชื่อมมาตรฐาน ACL

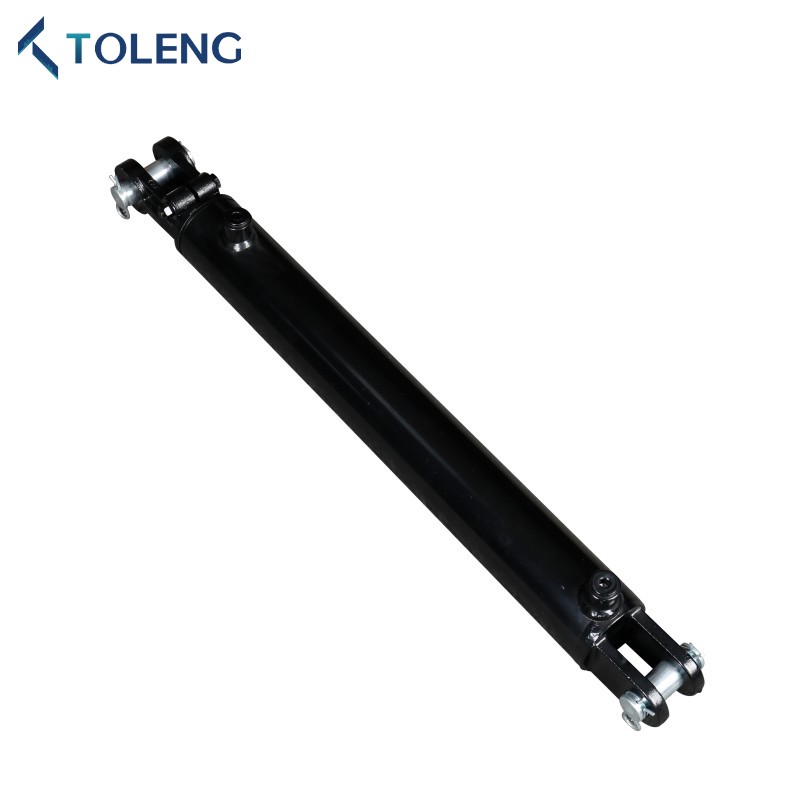

Toleng Standard ACL Series Cylinder เชื่อมไฮดรอลิกได้รับการออกแบบสำหรับการใช้งานหนักและใช้อย่างกว้างขวางในอุตสาหกรรมใด ๆ มันมีประสิทธิภาพที่เชื่อถือได้และการทำงานที่มีประสิทธิภาพเพื่อการผลิตที่ดีที่สุด
specification Specification Cylinder Hydraulic Series ACL
1. การก่อสร้าง: การก่อสร้างที่มีรอยเชื่อมหนัก
2. ความดันการทำงาน: 3000 psi

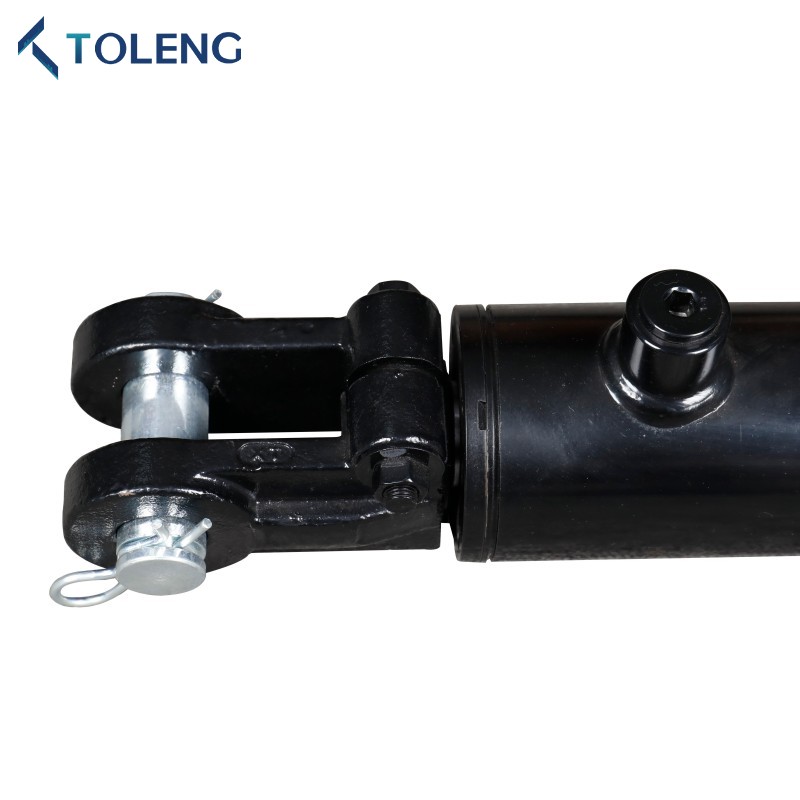

3.rod End: เหล็กดัด, clevis ตัวเมียเกลียว, ปรับได้ด้วยสลักล็อค
4.Piston: เหล็กดัดเพื่อเพิ่มความทนทาน
5.Tube: เหล็ก, honed และความแม่นยำเสร็จสิ้น
6.Gland: เกลียว
7.Pin: เหล็กชุบสังกะสี
8.Seals: Hallite, Aston, Nok, DZ ฯลฯ คุณภาพสูงสุด ปรับแต่งได้
9.Paint: สีดำ, เขียว, สีแดง, สีเหลือง ฯลฯ มีสีที่กำหนดเอง
2. ความดันการทำงาน: 3000 psi
3.rod End: เหล็กดัด, clevis ตัวเมียเกลียว, ปรับได้ด้วยสลักล็อค
4.Piston: เหล็กดัดเพื่อเพิ่มความทนทาน
5.Tube: เหล็ก, honed และความแม่นยำเสร็จสิ้น
6.Gland: เกลียว
7.Pin: เหล็กชุบสังกะสี
8.Seals: Hallite, Aston, Nok, DZ ฯลฯ คุณภาพสูงสุด ปรับแต่งได้
9.Paint: สีดำ, เขียว, สีแดง, สีเหลือง ฯลฯ มีสีที่กำหนดเอง
พารามิเตอร์ทางเทคนิคแบบไฮดรอลิก
| ส่วนหนึ่ง ตัวเลข |
คนวงใน เส้นผ่าศูนย์กลาง |
คนนอก เส้นผ่าศูนย์กลาง |
*A | B | C | D | *e | F | G | H | I | J | K | L | ไม้เท้า ด้าย |
ไม้เท้า เส้นผ่าศูนย์กลาง |
ท่าเรือ |
| tacl15- | 1.50 " | 2.00 " | 10.25 " | 1.50 " | 0.76 " | 1.62 " | 4.50 " | 1.87 " | 0.87 " | 1.75 " | 2.00 " | 1.62 " | 0.93 " | 1.87 " | 0.875-14UNF | 1.00 " | SAE#6 |
| tacl20- | 2.00 " | 2.50 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12UNF | 1.12 " | SAE#8 |
| tacl25- | 2.50 " | 3.00 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12UNF | 1.25 " | SAE#8 |
| Acad3- | 3.00 " | 3.50 " | 10.25 " | 2.00 " | .01 " | 1.87 " | 3.62 " | 2.25 " | 1.12 " | 2.62 " | 2.62 " | 2.12 " | 0.87 " | 2.18 " | 1.250-12UNF | 1.50 " | SAE#8 |
| TACL35- | 3.50 " | 4.00 " | 10.25 " | 2.00 " | .01 " | 1.87 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2.75 " | 2.12 " | 0.93 " | 2.18 " | 1.500-12UNF | 1.75 " | SAE#8 |
| TACL40- | 4.00 " | 4.50 " | 12.25 " | 2.25 " | .01 " | 1.75 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2.75 " | 2.12 " | 1.00 " | 2.18 " | 1.500-12UNF | 2.00 " | SAE#8 |
| *สำหรับ 8.00 "จังหวะ:*a = 12.25" | |||||||||||||||||
| *สำหรับ 8.00 "จังหวะ:*e = 6.50" (1.50 "เจาะ) e = 5.62" (2.00 "ถึง 4.00" เจาะ) | |||||||||||||||||
| ช่วงอุณหภูมิซีล: -30 ℃/+100 ℃ (-22F/+212F) | |||||||||||||||||
| ปิดผนึกความเร็วสูงสุด: 3 ฟุต/วินาที | |||||||||||||||||
| แรงดันการทำงานที่หดกลับสูงสุด = 3000 psi | |||||||||||||||||
| มิติ *A และ *E มีไว้สำหรับการอ้างอิงเท่านั้นเมื่อ clevis สามารถปรับได้ | |||||||||||||||||
| กระบอกสูบหญิงที่ปรับได้ | |||||||
| หมายเลขชิ้นส่วน | ไม้เท้า เส้นผ่าศูนย์กลาง |
เจาะและจังหวะ | ขนาด | ขนาดพอร์ต | เข็มหมุด ขนาด |
น้ำหนัก (ปอนด์) |
|
| ที่ได้ถูกดึงกลับมา | ซึ่งขยายออกไป | ||||||
| ตลอด 304 | 1 " | 1.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| ตลอด 3066 | 1.5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| การเกษตร 3008 | 1.5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TACL30-1508-ASA | 1.5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| Agriculture3010 | 1.5“ x10” | 20-1/4 " | 30-1/4 " | 13 | |||
| เกษตรกรรม 3012 | 1.5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| เกษตรกรรม 3014 | 1.5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| เกษตรกรรม 3016 | 1.5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| เกษตรกรรม 3018 | 1.5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| การเกษตร 3020 | 1.5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| การเกษตร 3024 | 1.5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| การเกษตร 3028 | 1.5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| การเกษตร 3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| เกษตรกรรม 3032 | 1.5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| เกษตรกรรม 3034 | 1.5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| การเกษตร 3036 | 1.5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| Accil30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| ACCIL30 OR006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| เกษตรกรรม 30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TACL30-2008-ASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4CL30-2010 | 2“ x10” | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| Acad3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| Acad3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| Acrum3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| Acad30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| Acad30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| Acad3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| Acad3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| TACL30-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| Acad3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| กระบอกสูบหญิงที่ปรับได้ | |||||||
| หมายเลขชิ้นส่วน | ไม้เท้า เส้นผ่าศูนย์กลาง |
เบื่อและ จังหวะ |
ขนาด | ขนาดพอร์ต | เข็มหมุด ขนาด |
น้ำหนัก (ปอนด์) |
|
| ที่ได้ถูกดึงกลับมา | ซึ่งขยายออกไป | ||||||
| Agriculture303504 | 1-1/4 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| เกษตรกรรม 303506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| เกษตรกรรม 30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| tacl30-2508asae | 2.5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| Agriculture3010 | 2.5“ x10” | 20-1/4 " | 30-1/4 " | 24 | |||
| เกษตรกรรม 3012 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| เกษตรกรรม 3014 | 2.5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| Accil30-2516 | 2.5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| Accil30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| การเกษตร 3020 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| การเกษตร 3024 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| การเกษตร 3028 | 2.5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| การเกษตร 3030 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| accrecy3032 | 2.5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| Accil30-2534 | 2.5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| Accil30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| การเกษตร 3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| การเกษตร 3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| การเกษตร 3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TACL30-3008-ASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| Acad3-3010 | 3“ x10” | 20-1/4 " | 30-1/4 " | 31 | |||
| Acad3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| Acad3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| Acad3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| Acad3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| Acrum3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| Acad3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| Acad3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| Acad3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| Acad3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| Acad3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| Acad3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| กระบอกสูบหญิงที่ปรับได้ | |||||||
| หมายเลขชิ้นส่วน | ไม้เท้า เส้นผ่าศูนย์กลาง |
เจาะและจังหวะ | ลดลง sions | ขนาดพอร์ต | เข็มหมุด ขนาด |
น้ำหนัก (ปอนด์) | |
| ที่ได้ถูกดึงกลับมา | ซึ่งขยายออกไป | ||||||
| การเกษตร 3-3504 | 1-3/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| การเกษตร 3-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| การเกษตร 3-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-ASA | 3.5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| การเกษตร 3-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| เกษตรกรรม 3-3512 | 3.5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| การเกษตร 3-3514 | 3.5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| การเกษตร 3-3516 | 3.5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| เกษตรกรรม 3-3518 | 3.5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| การเกษตร 3-3520 | 3.5 "x20" | 30-1/4 " | 50-1/4 " | 53 | |||
| การเกษตร 3-35524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| การเกษตร 3-3528 | 3.5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| การเกษตร 3-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| การเกษตร 3-3532 | 3.5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| การเกษตร 3-3534 | 3.5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| เกษตรกรรม 3-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| Acrum3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| Acrum3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| Acrum3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| Accil3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| Acad3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| Acad3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| Accil3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| Acad3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| Acad3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| Accil3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| การเกษตร 3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| Acad3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| Acad3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| การเกษตร 3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| Acad3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||
รายละเอียดกระบอกไฮดรอลิกแบบเชื่อมมาตรฐาน ACL
